DCA55 峰值電子 Peak 元件測試儀 IC 晶體管二極管分析儀測試儀
DCA55 Peak 元件測試儀 IC 晶體管二極管分析儀測試儀
分析儀類型：晶體管、二極管、LED、MOSFET、JFET。
引腳檢測：全引腳（僅JFET上的柵極）
引腳配置：以任意方式連接。
晶體管測量：Vbe、hFE、Iceo
MOSFET測量：VG（on）
二極管測量：Vf
探頭類型：通用抓取器類型。
電池：單個AAA電池（已提供）。
測試條件：通常為5mA、5V峰值。
顯示類型：字母數字LCD（帶背光）
DCA55-Atlas DCA半導體分析儀信息：
智能靈活的半導體分析儀。連接任意方向！然后，DCA55在其背光字母數字顯示器上顯示以下內容：
元件類型（如NPN晶體管、P-Ch MOSFET、LED、二極管等）
引腳信息（如基極、發射極、集電極等）
參數測量（hFE、Vbe、Vf、泄漏電流等）
支持晶體管MOSFET、JFET（只能識別門引腳）、二極管、LED等。自動識別元件類型、引腳和其他重要參數。
現在具有晶體管泄漏測量和鍺/硅識別功能。

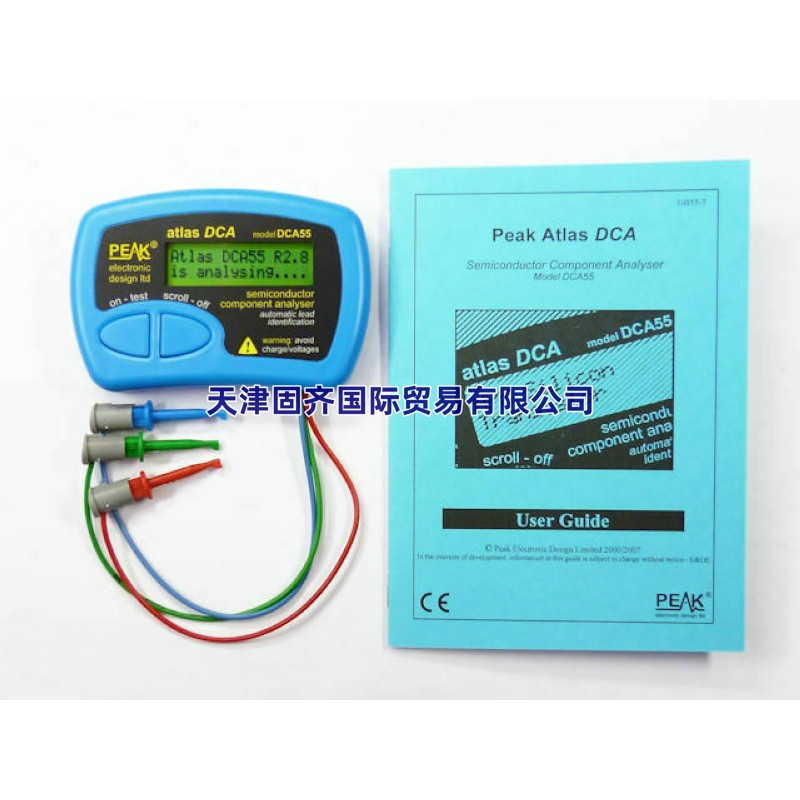

包括：
DCA55半導體成分分析儀。
綜合圖解用戶指南。

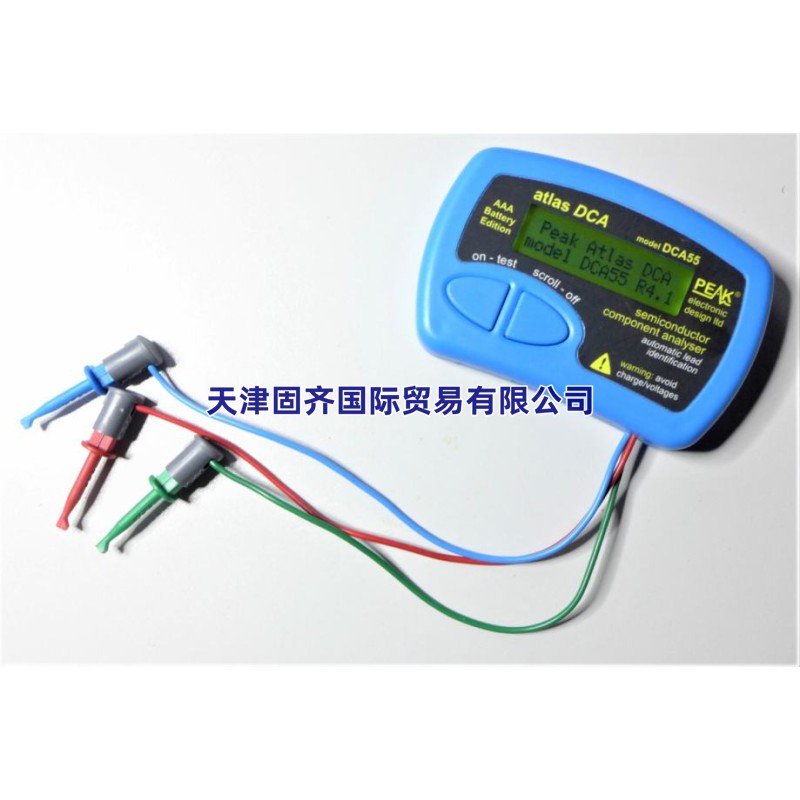

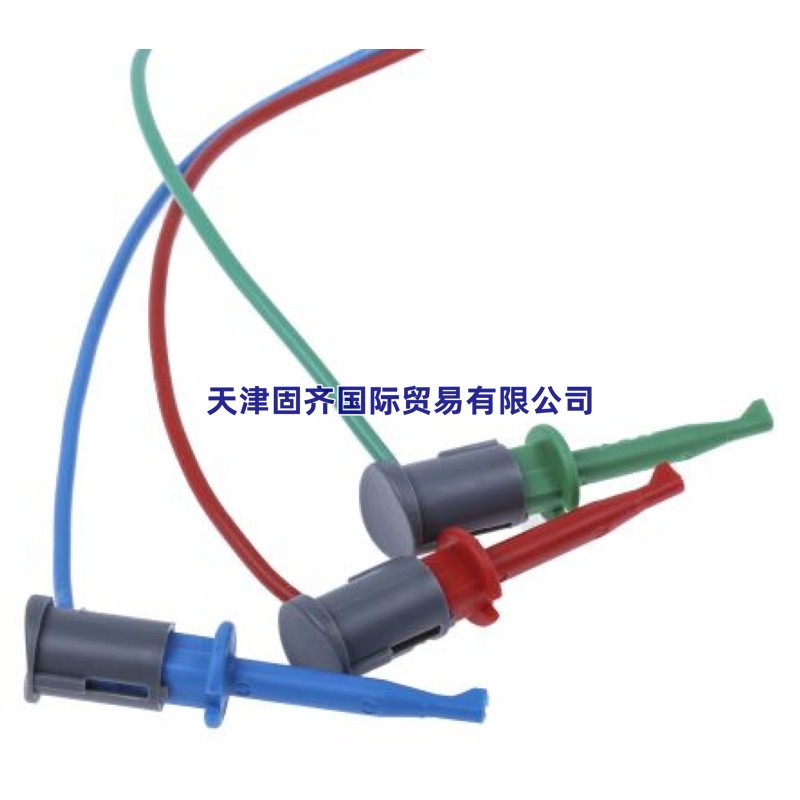

安裝通用鉤探頭。
AAA堿性電池。
技術規格
一般規格：
測試電流（進入短路）：±5mA（典型）
測試電壓（開路）：±5V（典型）
組件支持
雙極晶體管（NPN/PNP公司硅/鍺）
達林頓晶體管（NPN/PNP）
增強型MOSFET（N-Ch和P-Ch）
耗盡型MOSFET（N-Ch和P-Ch）
結場效應晶體管（N-Ch和P-Ch）。只有門導線被識別。
二極管和二極管網絡（2和3引線類型）。
LED和雙色LED（2芯和3芯）。
低功率敏感型雙向晶閘管和晶閘管（<5mA觸發和保持）
測量
零件類型識別。
皮諾標識。
BJT電流增益（hFE）。
BJT基極發射極電壓（Vbe）。
BJT集電極漏電流。
MOSFET柵極閾值電壓。
二極管正向壓降（Vf）。
常見問題
問：鍺晶體管的DCA正常嗎？它能測量泄漏電流嗎？它的增益測量是否考慮了泄漏電流？
是的。DCA將檢測鍺（或硅）型半導體。它將測量泄漏電流，并在測量增益時考慮該泄漏（與大多數萬用表hFE測量不同）。
我注意到鍺晶體管的泄漏電流隨著每次后續測量而逐漸下降。有什么不對勁嗎？
A.泄漏電流極為依賴于溫度，對于鍺來說尤其明顯，因為電流一開始就相當高。溫度升高5°C時，泄漏電流可加倍。因此，經過一些處理后，晶體管溫度緩慢下降，并可能導致泄漏電流降低。這是完全正常和正確的。
我的鍺晶體管的集電極和發射極顯示錯誤的方向，DCA55是否錯誤？
A.如果鍺晶體管的泄漏電流相當高（例如由于手指發熱），DCA55可以拒絕“正確”的引腳輸出。但是，它將搜索所有其他設備類型和配置。在這種情況下，它可以找到一個相反類型的晶體管（NPN/PNP）和C-E交換（盡管增益可能非常低）。在一個簡單電路中進行的測試證實，你可以讓鍺晶體管以這種方式工作，并獲得一定的增益。所以DCA55沒有錯，它只是找到了一種產生低泄漏電流的配置。試著在測試過程中保持晶體管冷卻以避免這種情況。
Atlas DCA能否測量齊納二極管？也許是低壓的？
答：不，DCA目前不支持齊納二極管。低電壓（<5V）齊納二極管可能會導致混亂的結果，盡管顯示的正向電壓可能代表齊納電壓，這可能是有用的。更高的齊納電壓（>5V）將顯示為常規二極管，正向電壓將是pn結的電壓（而不是齊納電壓）。看看阿特拉斯禪。
我可以使用DCA來匹配晶體管嗎？
是的。您可能感興趣的主要參數是hFE和Vbe。這兩個參數都由DCA測量。
問：如果我的部件出現故障，DCA會顯示什么？
A.通常，DCA會顯示“故障或未知部件”。有時，它可能仍然能夠在您測試的組件內看到pn（二極管）結，在這種情況下，它將顯示“二極管或二極管結”。如果您的部件內存在短路，則DCA將顯示“紅-綠短路”等。
我的Atlas DCA可以在線升級嗎？
A.升級固件的唯一方法是將您的設備發送給我們。這是一個成本非常低的過程。請參閱我們的支持部分。
問：Atlas DCA的最新版本是什么？
A.最新固件版本為4.1。
問：為什么DCA不能分析需要高于5mA電流的雙向晶閘管或晶閘管？
A.故意將Atlas DCA的測試電流保持在5mA以下，以避免損壞任何可能以任何方式連接的隨機部件。峰值Atlas SCR專門用于分析廣泛的三端雙向晶閘管和晶閘管，這些晶閘管和晶閘管需要從小于100uA到90mA的柵極測試電流。
質量保證期有多長？
A.保修期為12個月。但這不包括意外損壞或濫用。

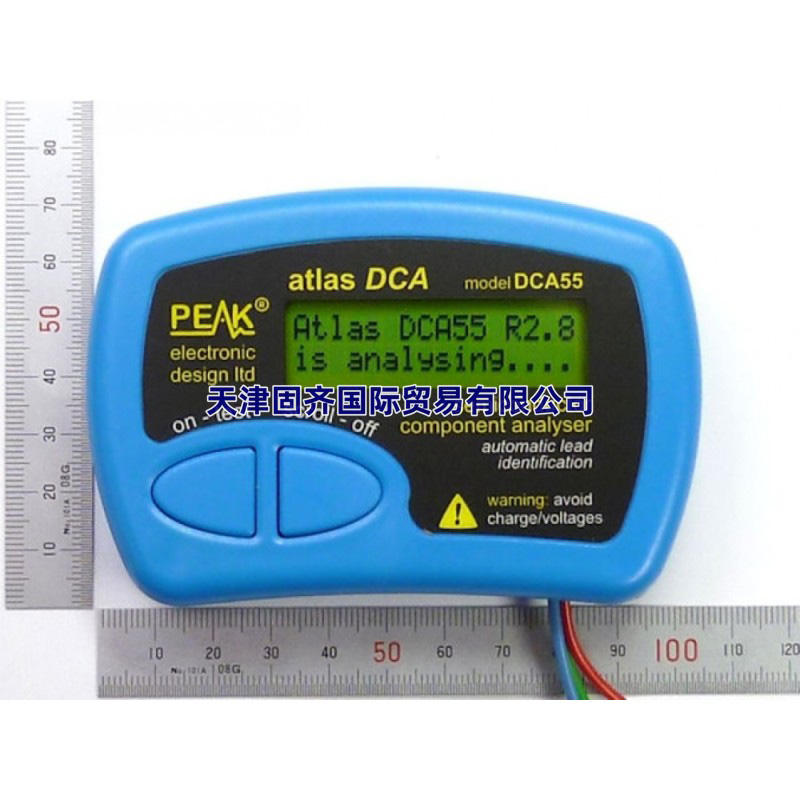

Peak 組件和 ic 測試儀組件是一種智能組件分析儀。高 20mm 、寬 70mm 、長 103mm 。DCA55 測試儀可分析多種不同的元件類型、包括雙極晶體管、高電流晶體管、晶閘管、三端雙向可控硅開關元件、二極管、 led 等。它提供組件類型和引腳輸出等信息以及可測量參數、如增益、柵極閾值電壓、壓降等。
特點和優勢
可自動或手動關閉電源
自動元件識別
自動引腳輸出識別
可滾動的信息頁面
應用
識別不同的 led 類型、如 Terminal
識別二極管網絡、如共陽極、共陰極、串聯和反向并聯類型
識別特殊組件功能、如二極管保護或晶體管上的電阻器分流器
測量 mosfet 柵極閾值
測量晶體管、二極管和 led 的半導體電壓降
測量 2 至 65000 之間的晶體管增益
